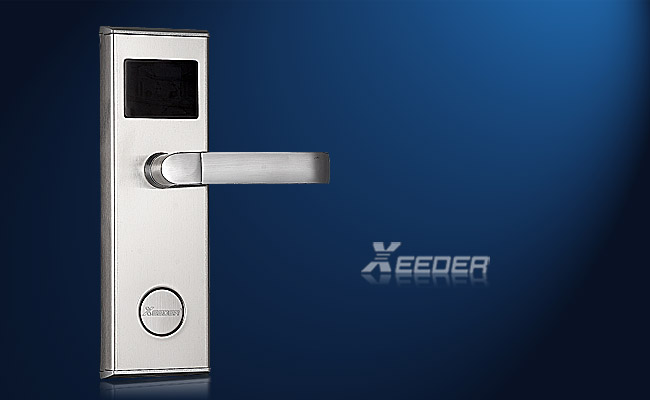

RS485联网型门锁使用说明

门锁接线说明：

红色：+12V
黑色：接地
绿色：485A
黄色：485B
白色：接门磁

技术参数
工作电压：9～12V  DC
工作电流：<  200mA
待机电流：<  50uA
卡片类型：ISO14443  TYPE  A(Mifare-1  S50,S70)，TYPE  B（可选）
读卡基准频率：13.56M  Hz
读卡方式：将卡片贴近感应区
读卡距离：非常大3CM
持卡人数据：120条
操作记录：255条（存储满后，可根据设定模式为报警或者循环存储。）
通讯方式：RS485
波特率：9600bps
工作温度：0~60℃
工作湿度：15~85%RH
存储温度：-20~85℃
存储湿度：10~85%RH

特点
1.联网型电子门锁系统是深圳市宝迅达科技有限公司专为高档酒店与办公大楼开发的系统，可以  方便的组成网络酒店门锁和大型联网型办公门锁。
2.门锁供电采用外接12V电源和锁内电池供电。
3.门锁可自动切换供电方式，无论工作在那种模式下，耗电都非常低，系统稳定环保。
4.在市电停电（外接12V）时，锁自动切换由内部电池供电，门锁的开启功能不会有任何影响
5.在网络发生短路、断路等情况下（包括电源线），门锁的开启功能不会有任何影响。
6.门锁内设时钟，可控制开门有效时间。
7.通过485网络计算机可以方便提取门锁的开门记录，门锁的有效卡的种类。
8.计算机可实时监控门锁的开关状态，若房门长时间处于开门状态，计算机会发出警示信号提请处理。    也可通过软件实时监控门锁动态信息，房态信息，采集数据与读出写入。
9.在紧急情况下，可通过计算机控制门锁处于开启状态、关闭状态。
10.系统采用485网络总线结构，电脑的RS232串口通过RS485分配器和门锁控制器联接，构成485总线网络。

电脑与门锁交换的信息
1.开门以后，门锁将开门过程中的各种状态通过网络上传给电脑。电脑实时监控门锁状态，并通过网络发出控制指令门锁在接受到指令后作出相应的动作。电脑对每一事件进行记录以便查询。
2.电脑可以向指定的门锁发送以下指令
1)设置和取消某类卡的开门权限：通知某个门锁在某个时间段内允许或不允许某类卡片开门。
2)中心控制开门：电脑直接发送开门的指令，使门锁保持允许开门的状态；如果此时用卡读卡后，门锁将在开门后自动关闭或电脑发出锁门指令后恢复到禁止开门的状态。
3)电脑可以控制所有或部分（整楼、整层、某房间）门锁处于封闭或开启状态。
4)设置和读取门锁内部时钟：电脑可发送指令，调整门锁内部的时钟。
5)读取门锁状态：电脑可以随时读取门锁的状态。
6)读取开门记录：读取存储在门锁内的开门记录，包括卡号、时间。

系统组成：

在系统图中，
RS485分配器的P0口和电脑相连的线为：RS232A(绿色)，RS232B(黄色)，地线(黑色)。
RS485分配器的P1，P2，P3，P4口和门锁控制器相连的线为：RS485A(绿色)，RS485B(黄色)，+12V(红色)，地线(黑色)。
